LIN-Anschlusskabel für PCAN-LIN
Vorkonfigurierter Kabelsatz für das PCAN-LIN-Modul

LIN-Anschlusskabel für PCAN-LIN
IPEK-003008 € 25,00

Alle Preise verstehen sich zuzüglich der zurzeit gültigen Mehrwertsteuer!

Beschreibung

Die Feldbusse sowie die Spannungsversorgung werden beim PCAN-LIN-Modul gemeinsam über einen D-Sub-Stecker angeschlossen. Jedoch ist für verschiedene Anwendungen ein separater Zugriff auf die LIN-Komponenten notwendig.

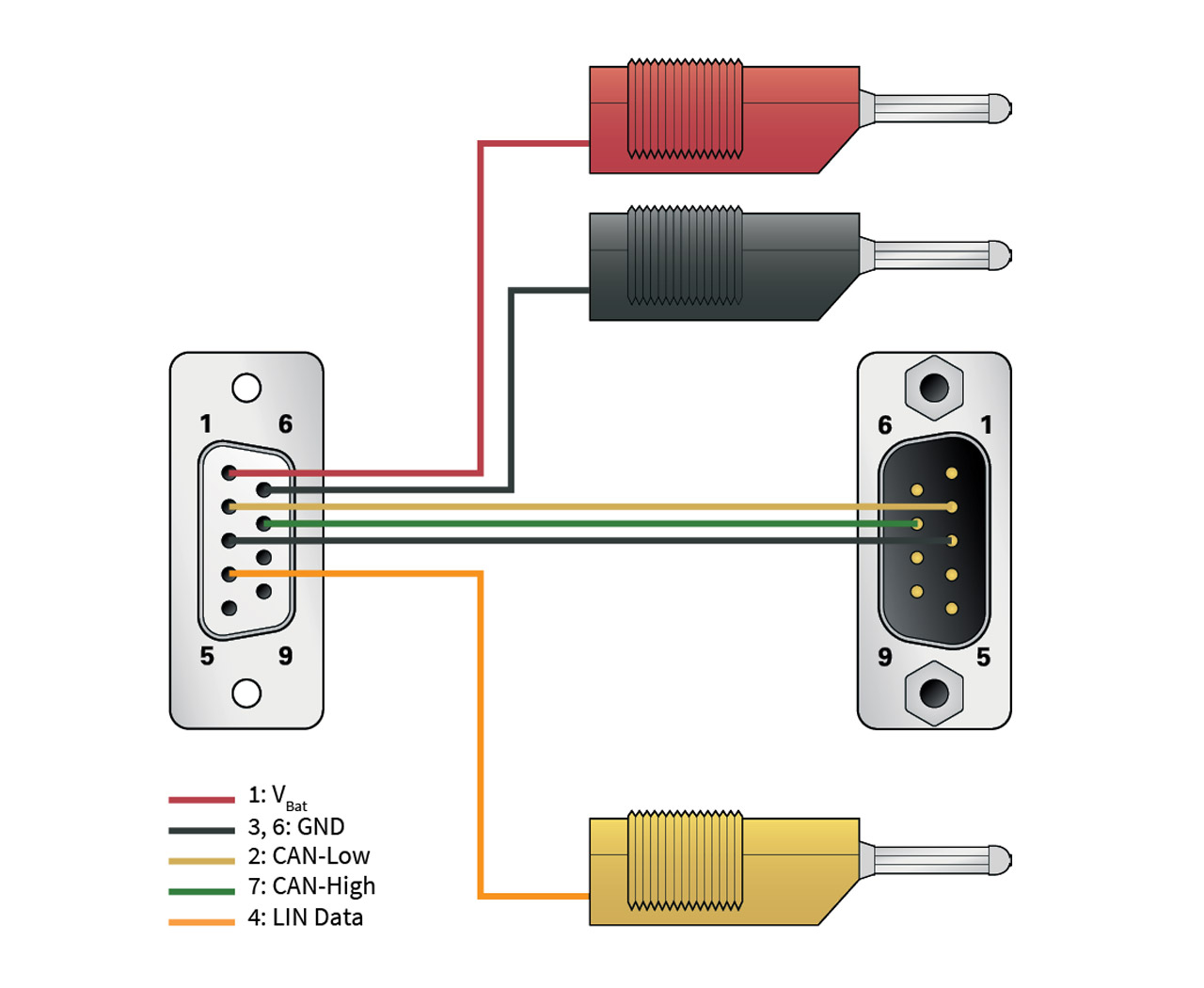

Das LIN-Anschlusskabel für PCAN-LIN ermöglicht den Abgriff der einzelnen Leitungen. Dazu werden die LIN- sowie die Versorgungsleitungen auf separaten Anschlusssteckern herausgeführt und die CAN-Leitungen direkt auf einen D-Sub-Stecker gelegt.

Das Anschlusskabel kann ohne Probleme in CAN-FD-Bussen eingesetzt werden.

Hinweis:


Das LIN-Anschlusskabel für PCAN-LIN ist nicht für die Verwendung mit dem PCAN-USB Pro FD geeignet.





Technische Daten

  • Vorkonfigurierter Kabelsatz für PCAN-LIN
  • Aufteilung der Leitungen des CAN/LIN-Anschlusses auf:
    • CAN (D-Sub-Stecker, 9-polig)
    • LIN (Bananenstecker, 4 mm)
    • Spannungsversorgung für LIN (Bananenstecker, 4 mm)
  • Ohne Abschlusswiderstand
  • Länge ca. 1,00 m
  • Geeignet für den Einsatz in CAN-FD-Bussen

Lieferumfang

  • LIN-Anschlusskabel für PCAN-LIN

Andere Längen und Sonderkabel-Konfektionierung auf Anfrage.
