PCAN-RS-232
Programmierbarer Umsetzer für RS-232 auf CAN

PCAN-RS-232
IPEH-002100 € 110,00

Alle Preise verstehen sich zuzüglich der zurzeit gültigen Mehrwertsteuer!

Beschreibung

PCAN-RS-232 ist ein frei programmierbares Modul für die Kommunikation zwischen RS-232 und CAN. Die Umsetzung des Datenverkehrs erfolgt über einen Mikrocontroller der NXP LPC21-Serie.

Mit Hilfe der mitgelieferten Library und der GNU-ARM-Toolchain Yagarto (enthält die GNU Compiler Collection GCC für C und C++) kann eine eigene Firmware erstellt und anschließend über CAN an das Modul übertragen werden. Damit stehen vielfältige Möglichkeiten zum Manipulieren, Auswerten, Filtern und Routen des Datenverkehrs zur Verfügung.

Bei der Auslieferung ist der PCAN-RS-232 mit einer Demo-Firmware versehen, die eine Weiterleitung von CAN auf RS-232 und umgekehrt durchführt. Dabei kann die Datenübertragung sowie die Hardware mit seriellen Steuerkommandos konfiguriert werden. Der entsprechende Quellcode ist als Beispiel im Lieferumfang enthalten.

Voraussetzungen:


Für die Übertragung der Firmware per CAN wird ein PEAK-CAN-Interface benötigt.

Technische Daten

  • Mikrocontroller der NXP LPC21-Serie (16/32-Bit-ARM-CPU)
  • 32-kByte-EEPROM
  • High-Speed-CAN-Kanal (ISO 11898-2) mit Übertragungsraten von 40 kbit/s bis zu 1 Mbit/s
  • Erfüllt die CAN-Spezifikationen 2.0 A/B
  • Datenübertragung zwischen CAN und RS-232 mit einer Bitrate von maximal 115.200 bit/s
  • Ein digitaler Eingang und ein digitaler Ausgang (Low-aktiv)
  • Zweifarb-LED für Zustandssignalisierung
  • Anschluss über eine 10-polige Klemmenleiste (Phoenix)
  • Spannungsversorgung von 8 bis 30 V
  • Erweiterter Betriebstemperaturbereich von -40 bis 85 °C
  • Einspielen einer neuen Firmware per CAN-Schnittstelle

Lieferumfang

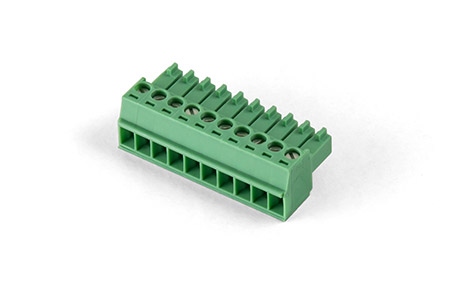

  • PCAN-RS-232 im Kunststoffgehäuse inklusive Gegenstecker
  • Windows®-Entwicklungssoftware (GNU-ARM-Toolchain Yagarto, Flashprogramm)
  • Library mit Programmierbeispielen
  • Handbuch im PDF-Format

Voraussetzungen

  • Für die Übertragung der Firmware per CAN wird ein PEAK-CAN-Interface benötigt

Downloads

PCAN-RS-232-Package

Das Package beinhaltet alle für die Entwicklung benötigten Dateien sowie Dokumentation (Deutsch und Englisch).

PCAN-RS-232-Bedienungsanleitung

PCAN-Flash

Windows® Software zum Flashen von Firmware per CAN

Mehr

Zusätzliche Informationen auf anderen Seiten:

PEAK-System Forum: Abschnitt für den PCAN-RS-232 für Fragen und Support (Englisch)
Embedded CANopen Library: Spezifische CANopen®-Lösung für PCAN-RS-232
