PCAN-Term
CAN-Terminierungsadapter

PCAN-Term
IPEK-003002 € 10,00
PCAN-MiniTerm
IPEK-003002-Mini € 8,00

Alle Preise verstehen sich zuzüglich der zurzeit gültigen Mehrwertsteuer!

Beschreibung

PCAN-MiniTerm (IPEK-003002-Mini)

High-Speed-CAN-Busse (ISO 11898-2) müssen an deren Enden durch einen Abschlusswiderstand terminiert sein.

Die Adapter PCAN-Term und PCAN-MiniTerm werden eingesetzt, wenn an diesen Stellen kein CAN-Knoten oder ein CAN-Knoten ohne interne Terminierung angeschlossen ist.

Die Terminierungsadapter können auch in CAN-FD-Bussen eingesetzt werden.

Technische Daten

(PCAN-Term)

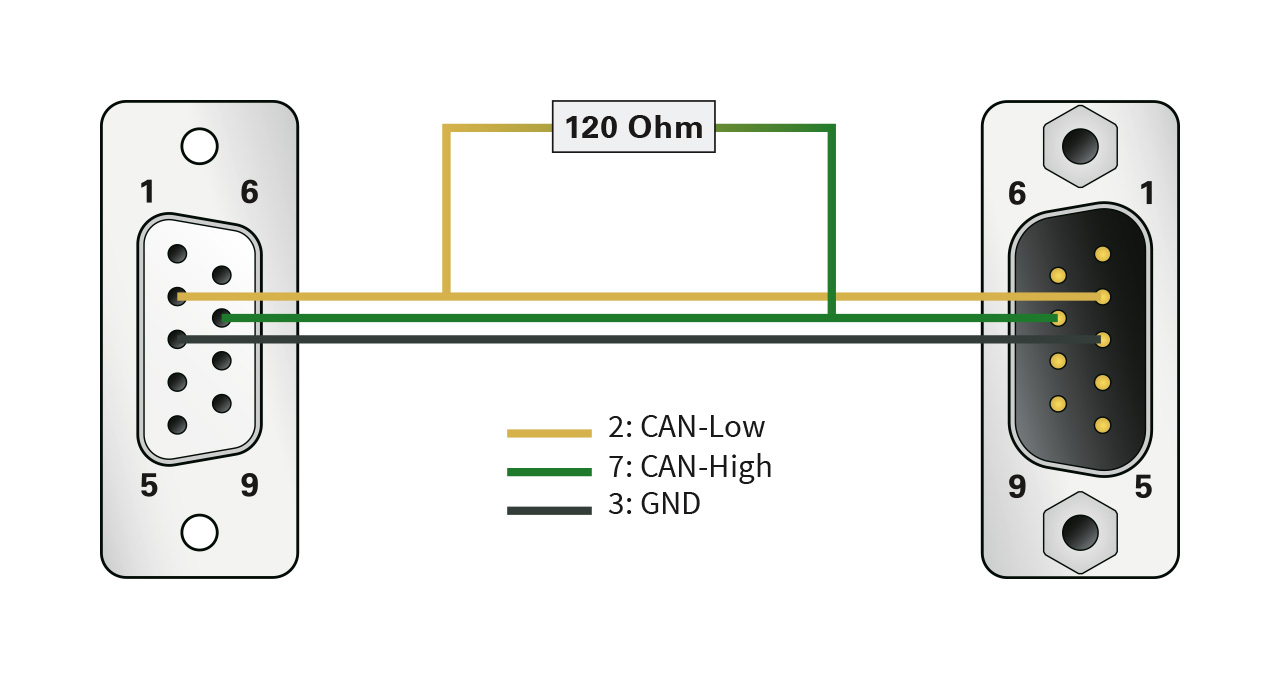

PCAN-Term Technische Daten

  • CAN-Terminierungsadapter im Kunststoffgehäuse
  • 9-pol. D-Sub-Buchse auf 9-pol. D-Sub-Stecker
    (nach CiA® 303-1)
  • Abschlusswiderstand 120 Ohm zwischen
    CAN_L und CAN_H
  • Geeignet für den Einsatz in CAN-FD-Bussen

PCAN-MiniTerm Technische Daten

  • CAN-Terminierungsadapter im vergossenen Gehäuse
  • 9-pol. D-Sub-Buchse auf 9-pol. D-Sub-Stecker (nach CiA® 303-1)
  • Alle Pins sind 1 zu 1 durchverbunden
  • Abschlusswiderstand 120 Ohm zwischen CAN_L und CAN_H
  • Geeignet für den Einsatz in CAN-FD-Bussen





Lieferumfang

  • PCAN-Term: CAN-Terminierungsadapter im Kunststoffgehäuse
  • PCAN-MiniTerm: CAN-Terminierungsadapter im vergossenen Gehäuse
